高效能電力電子系統的理想之選
高效能電力電子系統的理想之選
作為廣東場效應半導體（Cmos）車規級功率MOSFET的明星產品，CMP200N25憑借其卓越的電氣性能和可靠性，成為中高壓、大電流場景下的核心器件。以下是為您精心整理的應用場景與技術優勢解析，助您輕松實現高效、穩定的系統設計。
CMP200N25核心優勢速覽。
一、封裝形式

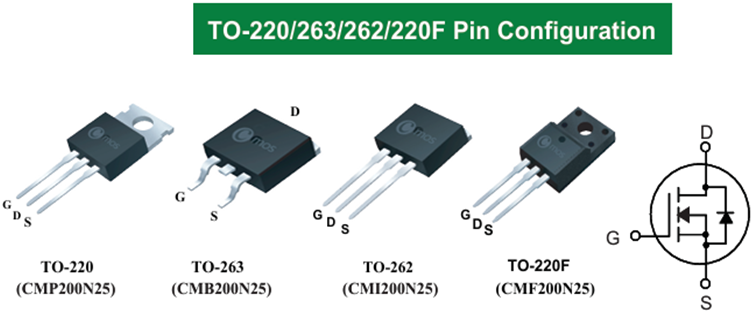

下圖是CMP200N25封裝形式和內部拓?fù)浣Y(jié)構圖，提供了TO-220、TO-263、TO-262、TO-220F四種封裝形式，并且可提供定制化封裝，拓展了元件適配性的同時，極大地方便了用戶的選用。

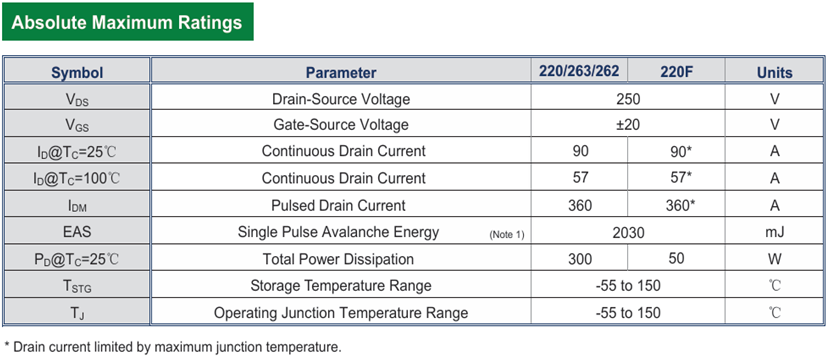

二、基礎參數
1.漏源電壓(VDS)：250V
2.連續漏極電流（ID@Tc=25℃）：90A（需結合散熱條件）
3.導通電阻RDS(on)：19mΩ（max）
4.柵源閾值電壓VGS(th)：4.0V（最大值）
三、核心優勢
CMP200N25具有以下方面的核心優勢。
1.高耐壓與強電流能力：250V漏源電壓（VDS）與90A連續電流（ID），輕松應對嚴苛負載需求。
2.低導通損耗：導通電阻（RDS(on)）僅19mΩ（@VGS=10V），大幅降低傳導損耗，提升系統效率。
3.快速動態響應：優化的柵極電荷（Qg）和低反向恢復時間，支持高頻開關（頻率可高達幾百kHz），減少開關損耗。
4.高功率密度設計：TO-220、TO-263、TO-262封裝提供優異散熱能力，支持高功率密度設計。
四、應用推薦
CMP200N25 MOSFET推薦以下應用領域
1.工業級開關電源（SMPS）
適用場景：服務器電源、通信基站電源、工業AC-DC轉換器。
優勢體現：低RDS(on)顯著降低導通損耗，搭配高頻開關能力，助力電源實現80Plus能效。
高耐壓設計可應對輸入電壓波動，提升系統可靠性。
2.電機驅動與變頻控制
適用場景：工業伺服驅動器、電動工具、電動汽車輔助系統。
優勢體現：90A高電流承載能力，支持360A瞬態峰值電流需求，保障電機啟停穩定性。
優化的體二極管特性減少了死區時間能量損耗，提高了輸出輸入的能效比。
3.新能源與儲能系統
適用場景：光伏逆變器（DC-AC）、儲能變流器、充電樁模塊。
優勢體現：250V耐壓適配48V至200V母線電壓系統，滿足太陽能板或電池組的高壓需求。
低熱阻封裝設計（RθJC=0.42°C/W），搭配散熱器可長期穩定運行。
4.大功率DC-DC轉換器
適用場景：電動汽車車載充電機、燃料電池升壓電路。
優勢體現：高頻開關特性支持LLC諧振拓?fù)浠蛲秸髟O(shè)計，提升功率密度。
低柵極電荷（Qg=72nC）降低驅動功耗，簡化驅動電路設計。
五、設計建議：釋放器件潛力
散熱優化：建議搭配高導熱絕緣墊片與強制風冷散熱器，確保結溫（TJ）低于125°C。
驅動要求：縮短驅動回路路徑，降低寄生電感（Ls），避免開關振蕩;推薦驅動電壓VGS=10-15V，確?？焖匍_通/關斷，以充分發揮低RDS(on)特性。
并聯應用：在多管并聯場景下，需確保柵極電阻與布線對稱性，避免電流不均
散熱策略：搭配高性能散熱器或PCB銅箔散熱設計，充分利用封裝熱特性。
結語
CMP200N25 MOSFET以其“高能效、高功率密度、高可靠性”的三重優勢，成為工業電源、新能源汽車及消費類電子鄰域的理想選擇。無論是追求極致效率的電源系統，還是需要穩定輸出的動力控制場景，它都能為您的設計注入強勁動力。
立即選用CMP200N25，解鎖下一代電力電子的高效潛能！
注：具體參數請以Cmos官方數據手冊為準，設計前建議進行熱仿真與動態特性測試。
型號速查：CMP200N25
關鍵參數：VDS=250V, ID=90A, RDS(on)=19mΩ @10V
