CMP034N06是一款高性能的N溝道功率場效應管（MOSFET），采用先進的SGT工藝制成，具有優秀的電特性，適用于車載電子、電動工具、LED照明、不間斷電源等大功率、高效率的開關場景。
一、封裝形式

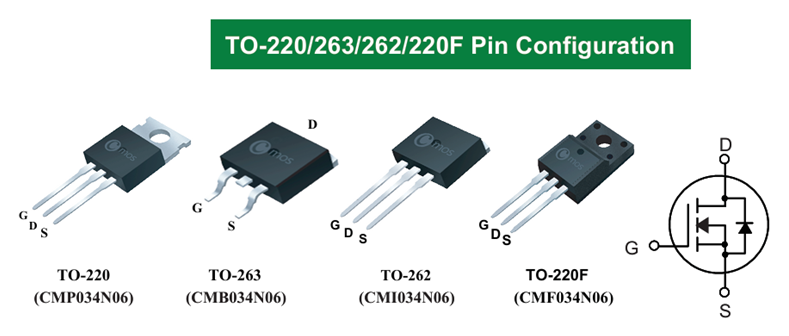

下圖是CMP034N06封裝形式和內部拓撲結構圖。采用四種封裝形式，具有廣泛的應用場景。

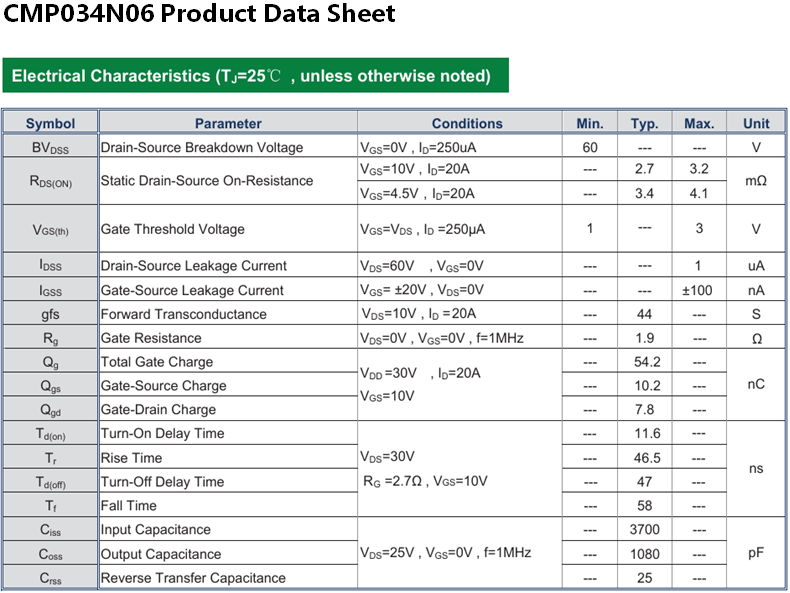

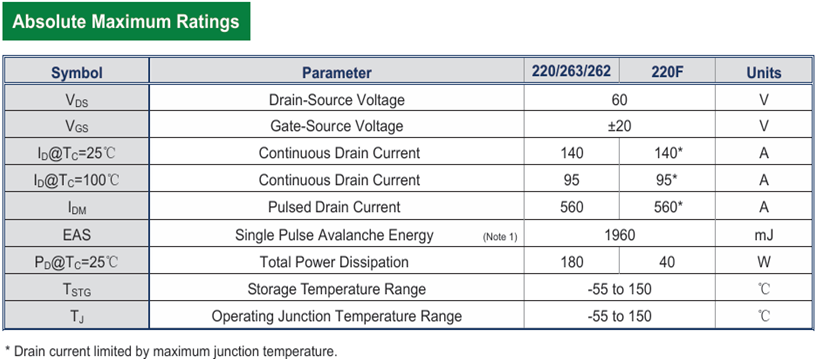

二、基礎參數
1. 漏源電壓(VDS)：60V
2. 連續漏極電流（ID）：140A（需結合散熱條件）
3. 導通電阻RDS(on)：2.7mΩ（典型值）
4. 柵源閾值電壓VGS(th)：3V（最大值）
三、核心優勢
CMP034N06具有明顯的以下適配性優勢
高頻率，理想的Ciss/Crss,為MOSFET之間的開關切換提供了更短的時間。
高效率，理想的優值系數FOM = QG×RDS(on)，動態時提高電能轉換效率，靜態時又最大可能減少電能損耗。
散熱優，理想的結溫RθJC=0.69℃/W,為高RSP工作場景提供了更高的安全性。
適配性高等優勢，多種封裝形式，極大地豐富了客戶的需求場景。
四、應用推薦
CMP034N06的諸多優秀特性，實際更表現在其多場景多設備的適配性，以下是其推薦使用場景。
大電流功率開關
應用場景：開關電源、電機驅動、電動汽車逆變器。
優勢：
增強電流承載能力，具有優秀的RSP值，適合高功率密度場景。
優化散熱分布，提升系統可靠性。
高精度模擬電路
應用場景：電流鏡、差分放大器、精密傳感器接口。
優勢：
采用先進的鍵合工藝，嚴格控制工藝偏差影響，極大的提高了物料與PCBA和物料與物料之間的匹配精度，能完全避免MOSFET并聯出現的一致性差而振蕩損壞情況。
建議對稱布局，降低共模噪聲，提升電路一致性。
集成化功率模塊
應用場景：電源模塊（如DC-DC轉換器）、SOC芯片集成。
優勢：先進的SGT工藝，加上Cmos嚴苛的后道鍵合品控，極大地減小了動態和靜態下能量的流失。
五、應用推薦及原理
應用推薦
示例1：

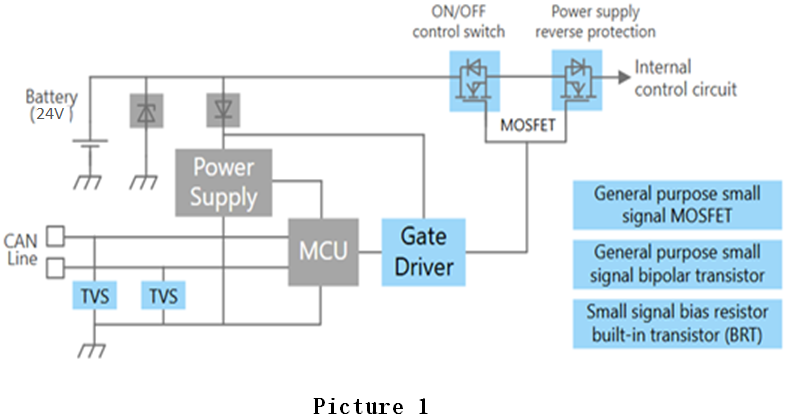

Picture 1
應用：為12V電源線N溝道MOSFET開關控制和反接保護電路原理
1. 拓撲結構：
輸入電壓：24V DC
輸出電壓：24V/30A
開關頻率：200kHz
2. MOSFET 配置：
左管（ON/OFF control switch）：CMP034N06
右管（Power supply reverse protection）：同型號或降低MOSFET參數（具體視負載功率大小而定）。
3. 驅動電路：
使用半橋驅動IC(如TI-LM339)，提供 12V 驅動電壓。
柵極串聯 10Ω 電阻，抑制振蕩。
4.效率優化：
利用低 RDS(on) 特性減少導通損耗。
優化PCB布局，降低高電流路徑的走線電阻如增加線寬，盡可能地縮短導線距離。
示例2：

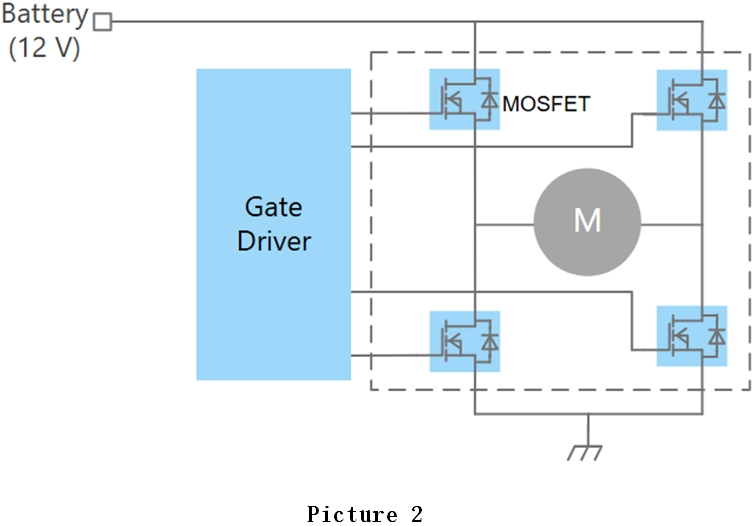

Picture 2、直流有刷電機驅動
應用：汽車電動平移門的直流有刷電機驅動電路示例
示例3：

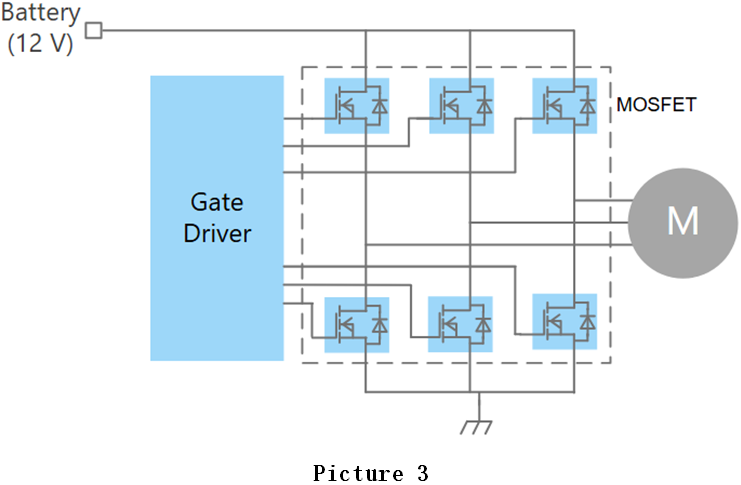

Picture 3、直流無刷電機驅動
應用：汽車電動平移門的3相直流無刷電機驅動電路示例
六、應用設計要點
1. 柵極驅動設計
驅動電壓（VGS>VGSth）：多源極意味著可以共用一個驅動邏輯，同步驅動時防止導通延遲差異。建議 12V左右（確保完全導通，降低 RDS(on)）。
驅動電流：需快速充放電柵極電容（Ciss=3700pf），使用驅動能力較強的 IC（如IR2110、 LM339）。避免過壓：VGS≤±20V（防止擊穿柵極氧化物層）。
2. 開關速度優化
減少寄生電感：縮短柵極驅動回路，使用低阻抗 PCB 布局。
RC 緩沖電路：在漏源極并聯 RC 吸收電路（如 10Ω + 1nF），抑制電壓尖峰。
死區時間：在橋式電路中設置合理死區，避免上下管直通。
3. 保護措施
過壓保護：漏源極并聯 TVS 二極管。
過流保護：通過電流采樣電阻 + 比較器實現快速關斷。
ESD 防護：避免人體靜電直接接觸引腳，焊接時使用防靜電設備。
七、應用注意事項
避免雪崩擊穿：確保VDS不超過 60V，尤其在感性負載（如電機）容性負載（LED燈）中需設計續流路徑。
并聯使用：若需更高電流，需匹配 MOSFET并聯均流（如柵極電阻一致）。
測試驗證：實際測試開關波形（如VGS、 VDS、ID），確保無過沖或振蕩。
通過合理設計，CMP034N06可顯著提升高功率系統的效率和可靠性。建議結合具體應用場景參考官方數據手冊進行詳細計算和仿真。
通過以上場景分析，用戶可根據具體需求（如高頻、大電流、高精度等）選擇該封裝類型場效應管，優化電路性能并降低成本。
總結
CMP034N06是一款性能強大的MOSFET,具有高功率、高效率，優秀的熱管理能力和高性價比等優勢，如果您正在設計一款上述電路，建議選配一試。
